冷縫是指在混凝土澆筑過程中因突發不可預料因素而導致的混凝土澆筑中斷、且間隔時間超過混凝土的初凝時間，但小于混凝土的終凝時間而在混凝土結構中形成的一種薄弱面。
施工縫是指因施工工藝、施工強度、混凝土溫控措施等原因，“故意”產生的一個新老混凝土間的縫，但施工縫是需要鑿毛、設置拉筋、設止水物等措施處理的。
對于地下室剪力墻的施工縫，一般是在剪力墻內的施工縫處，預埋一道止水鋼板，止水鋼板的厚度一般為3mm，設計院為了保證質量，可能加厚到5mm。

兩者之間的Z大不同是：一個是施工不當、一個是施工需要。

混凝土墻結構工程的質量優劣，除取決于優良的設計、材料的性能外，還取決于施工質量的好壞，因此，對施工中的各主要環節，如模板的支設、清理，混凝土的攪拌、運輸、澆筑、振搗、養護等，均應嚴格遵守施工驗收規范和操作規程的規定。

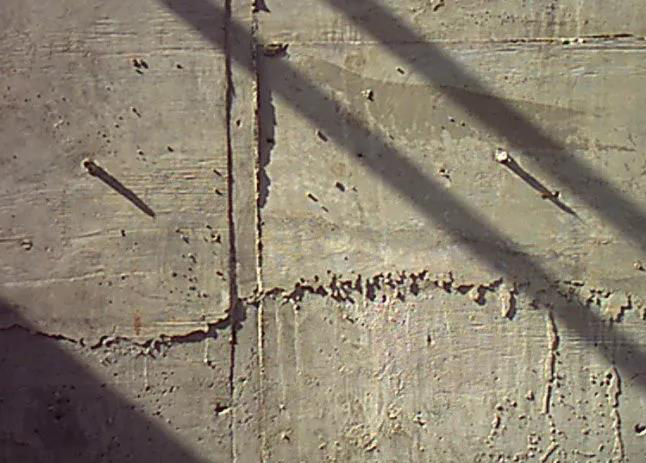

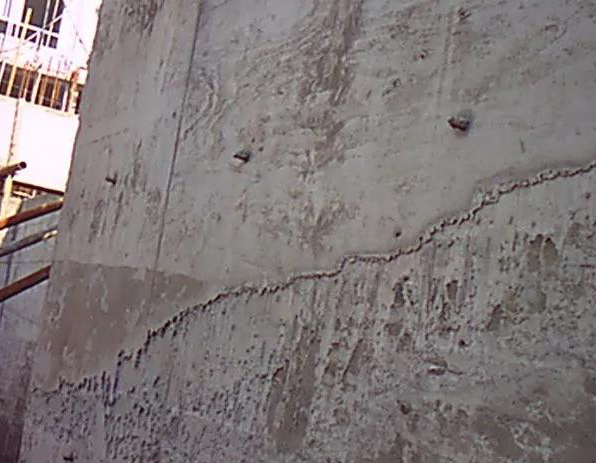

                                                                                            剪力墻冷縫

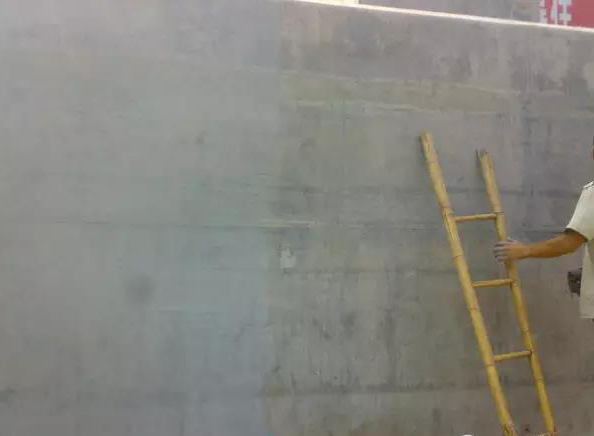

                                                                                             剪力墻施工縫

1.表面修補法

表面修補法是一種簡單、常見的修補方法，它主要適用于穩定和對結構承載能力沒有影響的表面裂縫以及深進裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環氧膠泥或在混凝土表面涂刷油漆、瀝青等防腐材料，在防護的同時為了防止混凝土受各種作用的影響繼續開裂，通?？梢圆捎迷诹芽p的表面粘貼玻璃纖維布等措施。

2.灌漿、嵌縫封堵法

灌漿法主要適用于對結構整體性有影響或有防滲要求的混凝土裂縫的修補，它是利用壓力設備將膠結材料壓入混凝土的裂縫中，膠結材料硬化后與混凝土形成一個整體，從而起到封堵加固的目的。常用的膠結材料有水泥漿、環氧樹脂、甲基丙烯酸酯、聚氨酯等化學材料。

嵌縫法是裂縫封堵中Z常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。

3.結構加固法

當裂縫影響到混凝土結構的性能時，就要考慮采取加固法對混凝土結構進行處理。結構加固中常用的主要有以下幾種方法：加大混凝土結構的截面面積，在構件的角部外包型鋼、采用預應力法加固、粘貼鋼板加固、增設支點加固以及噴射混凝土補強加固。

4.混凝土置換法

混凝土置換法是處理嚴重損壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。

5.電化學防護法

電化學防腐是利用施加電場在介質中的電化學作用，改變混凝土或鋼筋混凝土所處的環境狀態，鈍化鋼筋，以達到防腐的目的。陰極防護法、氯鹽提取法、堿性復原法是化學防護法中常用而有效的三種方法。這種方法的優點是防護方法受環境因素的影響較小，適用鋼筋、混凝土的長期防腐，既可用于已裂結構也可用于新建結構。

6.仿生自愈合法

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創傷部位自動分泌某種物質，而使創傷部位得到愈合的機能，在混凝土的傳統組分中加入某些特殊組分(如含粘結劑的液芯纖維或膠囊)，在混凝土內部形成智能型仿生自愈合神經網絡系統，當混凝土出現裂縫時分泌出部分液芯纖維可使裂縫重新愈合。

（本文來自蘇州中材非礦院防水研究所）
