熱塑性聚烯烴（TPO）預(yù)鋪防水卷材是由乙烯、丙烯、丁烯共聚生成，制成的既具有橡膠類(lèi)材料耐老化的特性，又具有塑料可焊接性的片材，由片材作為主體材料、自粘膠、表面防（減）粘保護(hù)層（除卷材搭接區(qū)域）、隔離材料（需要時(shí)）構(gòu)成的，與后澆混凝土粘結(jié)，采用預(yù)鋪法施工，搭接邊采用熱空氣焊接，無(wú)需附加層，也可不做保護(hù)層的防水卷材。

產(chǎn)品執(zhí)行標(biāo)準(zhǔn)：T/CBMF43-2018《熱塑性聚烯烴（TPO）預(yù)鋪防水卷材》

二、產(chǎn)品特性

1）反相粘接與結(jié)構(gòu)層不受墊層沉降破壞，形成防水層與混凝土結(jié)構(gòu)的無(wú)間隙結(jié)構(gòu)，杜絕竄水現(xiàn)象；

2）單層使用即滿(mǎn)足地下防水工程一級(jí)防水設(shè)防要求，無(wú)需做保護(hù)層；

3）卷材搭接采用熱風(fēng)焊，接縫剝離強(qiáng)度高，更安全、更可靠；

4）具有極強(qiáng)的化學(xué)穩(wěn)定性，耐老化、耐侵蝕性能強(qiáng)，耐釘刺和撕裂強(qiáng)度高；

5）專(zhuān)用配套材料齊全，施工快捷簡(jiǎn)便，維修方便；

三、適用范圍

1）主要用于地下室、人防、水庫(kù)、橋梁、公路、綜合管廊、地鐵隧道、涵洞等防水工程

四、推薦方案

部位

推薦做法

備注

五、施工工藝

清理基面→定位彈線(xiàn)→細(xì)部節(jié)點(diǎn)加強(qiáng)處理→預(yù)鋪卷材→搭接處理→綁扎鋼筋封→澆筑混凝土

施工要點(diǎn)：

1、基層清理：

1.1將基層表面的鋼筋頭、浮漿等雜物鏟除并清理干凈，基層應(yīng)堅(jiān)實(shí)、平整、無(wú)明水、灰塵和油污，鋼筋頭低于基面20-30mm。

1.2基層蜂窩、孔洞、裂縫等缺陷用高標(biāo)號(hào)水泥砂漿或防水砂漿修補(bǔ)平整。

1.3施工前應(yīng)對(duì)基層檢查和驗(yàn)收，符合要求后進(jìn)行清理和清掃，必要時(shí)用吸塵器或高壓吹塵機(jī)吹凈。

1.4在轉(zhuǎn)角、陰陽(yáng)角、平立面交接處應(yīng)抹成圓弧，圓弧半徑不小于50mm。

2、定位彈線(xiàn)

2.1根據(jù)施工作業(yè)面的情況，先彈第 一道定位線(xiàn)。

2.2第二條與第 一條線(xiàn)之間的距離的寬幅1.90m,之后每條基準(zhǔn)線(xiàn)與前一條基準(zhǔn)線(xiàn)之間距離按小于等于1.80m進(jìn)行彈線(xiàn)定位。

2.3彈好基準(zhǔn)線(xiàn)后，將卷材攤開(kāi)并調(diào)整對(duì)齊基準(zhǔn)線(xiàn)，以保證卷材鋪設(shè)平直。

3、鋪設(shè)卷材

3.1鋪設(shè)第 一幅TPO預(yù)鋪卷材時(shí)，先將卷材按彈線(xiàn)定位空鋪在基面上。

3.2 TPO預(yù)鋪卷材的平滑光面面向基層，沙面朝上，仔細(xì)校正卷材位置，進(jìn)行鋪設(shè)。

3.3相鄰第二幅卷材在長(zhǎng)邊方向與第 一幅卷材的搭接寬度為100mm。

3.4鋪設(shè)下一幅卷材時(shí)，一定要注意與上一幅卷材搭接，搭接處熱風(fēng)焊接；

3.5卷材不得在陰陽(yáng)角接頭，接頭處應(yīng)間隔錯(cuò)開(kāi)。

4、搭接邊密封

4.1防水卷材搭接部位焊接面擦拭干凈、干燥，采用自動(dòng)焊接機(jī)進(jìn)行焊接，由專(zhuān)人操作，保持2.3m/min的速度穩(wěn)定行走；

4.2自動(dòng)焊接無(wú)法操作的部位手持式焊接機(jī)，采用熱風(fēng)焊接，焊接時(shí)焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應(yīng)有呈亮色熔漿滲出，不應(yīng)出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時(shí)不得損害非焊接部位的卷材；

5、細(xì)部節(jié)點(diǎn)處理

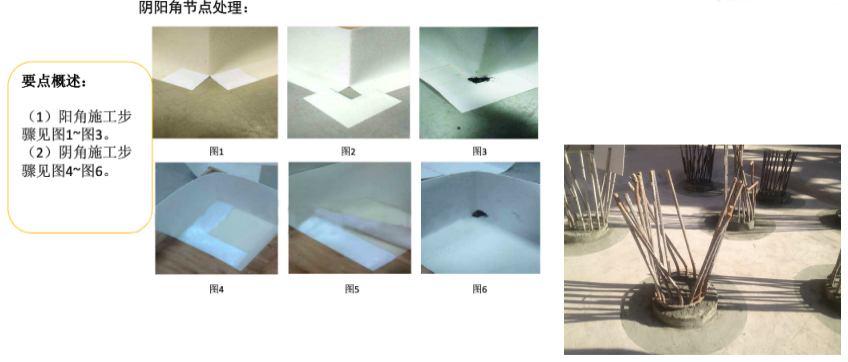

5.1陰陽(yáng)角部位處理：

1、陰陽(yáng)角無(wú)需附加層，基層應(yīng)做成直角，以便于卷材與基層服帖，卷材接縫粘結(jié)牢靠，達(dá)到整體密閉效果。

5.2樁頭部位處理：

1、按規(guī)定的配合比混料，用手動(dòng)或電動(dòng)攪拌器充分?jǐn)嚢瑁苑胖煤笤贁噭蚣纯赏克ⅲǎＣ看伟韬系臄?shù)量視工程量大小而定。一次的調(diào)配量，以20分鐘用完為限。涂料不得少于兩層

2、涂刷時(shí)須使用半硬的尼龍刷，不得使用抹子、滾筒、油漆刷或噴槍等工具。涂刷時(shí)應(yīng)用力均勻并來(lái)回縱橫的進(jìn)行，以保證凹凸處都能均勻的涂上涂料。

3、每遍涂刷時(shí)應(yīng)交替改變涂層的涂刷方向，同層涂料的先后搭茬寬度控制在30mm。

4、第二層涂刷應(yīng)在第 一層初凝并呈濕潤(rùn)狀態(tài)時(shí)進(jìn)行，如第 一層表面干燥應(yīng)噴水后施工。

5、在熱天施工時(shí)宜在施工后進(jìn)行防護(hù)處理，防止涂層過(guò)早干燥而造成表面起皮、龜裂，影響其滲透效果，冬季5°以下不宜施工。

6、水泥基滲透結(jié)晶型防水涂料不得在雨雪天中施工。

7、也可使用特殊預(yù)制件進(jìn)行處理

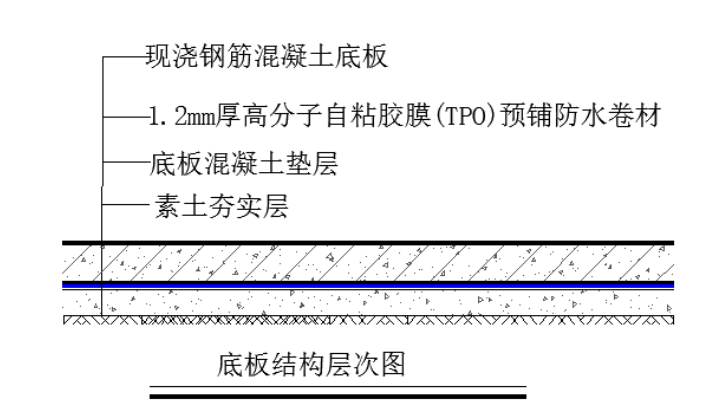

六、示意圖

  七、對(duì)比分析

項(xiàng)目

TPO預(yù)鋪防水卷材

改性瀝青類(lèi)防水卷材
