1、材料簡介

熱塑性聚烯烴聚酯復合高分子防水卷材防水卷材是一種以PP與三元乙丙為基料，添加各種抗老化劑采用先進聚合技術制成的防水材料，是近幾年在歐美盛行的一種新材料。

2、產品特性

1、兼具三元乙丙優異的耐老化性能與PP的可焊接性能，不存在增塑劑遷移而變脆。

2、環保、無氯、無污染。

3、高斷裂強度、高撕裂強度、抗沖擊、耐穿刺。

4、耐低溫，-40℃彎曲無裂痕。

5、表面光滑、高反射率、節能且耐污染。

6、耐藻類、霉類等微生物生長，耐熱老化。

7、耐酸堿腐蝕性能強，適合于高酸、高堿地區。

8、無明火施工，安全性強。

3、使用范圍

主要應用于外露式單層屋面防水工程也可用于大型場館、機場、地下室、人防工程、綜合管廊、水庫堤壩、垃圾填埋場、地鐵隧道、橋梁、糧庫等工程。

4、推薦方案

部位

推薦做法

備注

五、施工工藝

屋面清理→測量彈線→預鋪TPO防水卷材→涂刷粘接劑→卷材粘接壓實→收口及細部處理→清理檢查→驗收

各工序的施工在交叉施工過程中要求緊密配合，TPO卷材要施工時，首先要進行試鋪 把自然疏松的卷材按輪廓布置在基層上 平整順直 不得扭曲 并進行適當的剪裁 。平行于屋脊的搭接縫應順流水方向搭接垂直于屋脊的搭接縫應順年Z大頻率風向搭接。施工前進行精確放樣 盡量減少接頭 有接頭部位 接頭相互錯開至少 300 mm，各層次施工同步進行。每道施工工序在完成局部施工且經過質檢員檢查后，下一道施工工序必須及時跟進施工。

5.1、基層的處理

? 施工前需對原屋面進行清理，去除屋面泥污及尖銳的異物，對于需要使用壓條固定的區域，檢查屋面的穩定性。檢查建筑物周邊和屋面開口的周邊，保證基層達到卷材施工要求。

? 屋面應保持清潔，干燥，平滑且無異物污染。例如：潤滑脂，動物油脂，煤焦油以及油性 物質等。所有鋒利邊緣或粗糙表面都應進行必要的處理，以免對防水層造成任何損害。

? 基層銹蝕較嚴重的部位需進行打磨除銹，涂刷防銹漆一道。

? 原屋面防水片材進行拆除干凈。

施工前做粘接拉力實驗

1）卷材安裝施工時，先把第一片卷材往回折并露出其背面和基層。折疊當中要保持卷材平整，盡量減少安裝產生的折痕。在涂刷膠粘劑之前，應除去基層上的任何灰塵和其它污物。要用較硬的掃帚掃凈基層和卷材間的接觸面。

2）為了保證卷材與基層緊密牢固的接觸，可用硬刷按壓已鋪設粘合的卷材。

3）把一幅或多幅卷材的長邊折疊一半，從折疊處分別在防水卷材表面和基層用膠輥涂刷一層膠粘劑，待膠粘劑半干且不粘手時，使預粘面合攏，壓輥壓實。然后再把另外沒有折疊的部分折疊起來，繼續從折疊處操作如前所述，依次類推，Z后施焊。涂刷完膠粘劑后需等待一段時間后進行粘接，實際中以手的背面輕觸Z后涂膠部位不粘手為標準。

膠粘劑按建議用膠量0.5kg／㎡。

5.2、卷材搭接邊焊接

1) 卷材大面搭接焊接采用TPO專用爬行焊機，在實際焊接前，先做焊接試驗，檢查自動焊機的基本設置，根據現場情況調整焊機設置。防水卷材搭接部位焊接面擦拭干凈、干燥，然后采用自動焊接機進行焊接，由專人操作，保持2.3m/min的速度穩定行走，搭接寬度為80寬。

根據溫度，風速，爬行速度做預焊試驗，然后裁剪2公分寬試驗條做剝離試驗。

2） 自動焊接無法操作的部位手持式焊接機，采用熱風焊接，焊接時焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應有呈亮色熔漿滲出，不應出現漏焊、跳焊、燒焦或焊接不牢現象，焊接時不得損害非焊接部位的卷材。

                                                                                            （手持焊接機）

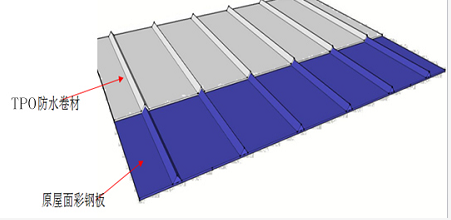

六、示意圖
